RWA 100 NT * Sistema di apertura e di bloccaggio per finestre vasistas, a sporgere e a battente con apertura verso l'interno
- Sistema con attuatore ad asta filettata E 250 NT e un set di console con blocco
- Blocco meccanico sul bordo di chiusura principale mediante l'attuatore tubolare
- Ampia larghezza di apertura, con corsa del mandrino ridotta, in meno di 60 secondi
- Possibilità di funzione Syncro con due attuatori per ante larghe
- IQ windowdrive: puleggia motrice intelligente
- Collaudato come evacuatore di fumo e calore naturale (SHEV) sec. EN 12101-2
Campi di applicazione
- Apertura e blocco di finestre vasistas, a sporgere e a battente con apertura verso l’interno
- Ventilazione naturale, sistema di evacuazione fumo e calore, dispositivo di evacuazione naturale di fumo e calore
- Impiego nei sistemi di evacuazione e aerazione
- Montaggio su finestre in legno, plastica o in metallo
Situazioni di montaggio in oggetti di riferimento e video

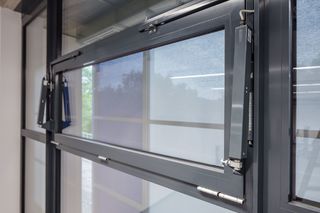

RWA 100 NT Syncro
Sistema di apertura e di bloccaggio per finestre vasistas, a sporgere e a battente con apertura verso l'interno. © Jürgen Pollak / GEZE GmbH

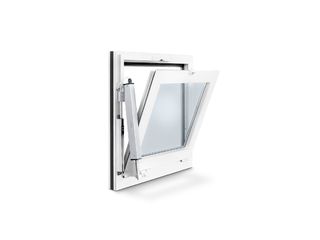

RWA 100 NT
Sistema di apertura e di bloccaggio per finestre vasistas, a sporgere e a battente con apertura verso l'interno. IQ windowdrive: comando intelligente dell’azionamento. © GEZE GmbH
Specifiche del prodotto
| RWA 100 NT | |
| Ingombro (min.) | lato bloccaggio: 32 mm, lato motore: 48 mm |
| Dimens. consentite bordo di chius. princ. Solo per telaio in legno e alluminio | 360 - 1200 mm |
| Dimens. consentite bordo di chius. princ. Solo per telaio in mat. sintetico | 360 - 800 mm |
| Dimens. consentite bordo di chius. princ. Syncro per telaio in legno e alluminio | 800 - 2400 mm |
| Dimens. consentite bordo di chius. princ. Syncro per telaio in mat. sintetico | 800 - 1.600 mm |
| Altezza anta per Solo e Syncro | 520 - 1700 mm |
| Forza di spinta (max.) | 750 N |
| Forza di spinta | 750 N |
| Forza di trazione | 750 N |
| Peso netto all'origine (max.) | 30 kg/m² |
| Tensione in esercizio | 24 V (da +30 % a -20 %) |
| Tensione di esercizio | 24 V DC |
| Assorbimento elettrico | 1 A |
| Assorbimento elettrico secondo il campo di applicazione | Ventilazione (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Assorbimento di potenza | 22 W |
| Ondulazione residua | 20 % |
| Durata d'accensione | 30 % |
| Lunghezza cavo di collegamento | 2 m |
| Sezione filo min. | 0.75 mm² |
| Numero di cavi | 4 cavi |
| Temperatura di esercizio | -5 - 75 °C |
| Tipo di protezione | IP65 |
| Classe di protezione | III |
| Bloccaggio e squadra addizionale | Sì |
| Fermo finecorsa in posizione estesa | Trasduttore di corsa interno |
| Fermo finecorsa in posizione retratta | Trasduttore di corsa interno |
| Disinserimento per sovraccarico | Sì |
| SHEV collaudato | Sì |
| Abilitato KNX | Sì |
| Finestra vasistas apertura verso l'interno installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su telaio | Sì |
