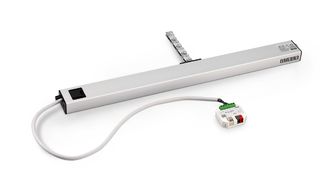

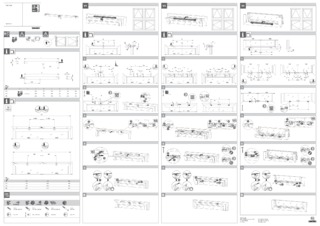

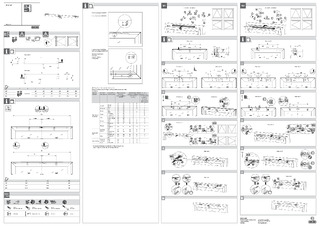

Slimchain * Attuatore a catena con design gradevole con molte opzioni applicative nella versione di 24 V
- Le linee sottili e modeste si integrano ottimamente nel design della facciata
- Regolazione continua della corsa dell'attuatore e velocità personalizzate per la modalità di ventilazione e sistema di evacuazione fumo e calore
- Disponibile come versione speciale: configurabili corsa, lunghezza cavi, colore e disposizione porta mano sinistra (lato a tirare) e porta mano destra (lato a tirare)
- Sincronizzazione di max. 4 attuatori senza comando esterno
- Interruttore DIP per la selezione della modalità di esercizio (Solo e Syncro, Master, Slave)

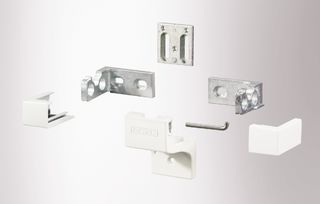

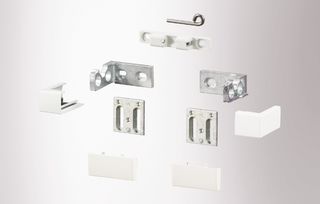

- Montaggio semplice e veloce grazie al sistema di montaggio Smart fix
- IQ windowdrive: puleggia motrice intelligente
- Collaudato come evacuatore di fumo e calore naturale (SHEV) sec. EN 12101-2
Campi di applicazione
- Sistema di evacuazione fumo e calore e ventilazione naturale (24 V) nell'area delle facciate
- Possibilità di impiego nel sistema di scarico e alimentazione dell’aria
- Finestre vasistas, a sporgere e a battente con apertura verso l'interno e verso l’esterno
- Finestre a sporgere ad abbassamento e finestre a compasso parallele
- Montaggio su finestre in legno, plastica o in metallo
- Montaggio su anta, telaio o integrato
- Soluzione di sistema combinata con l'attuatore di bloccaggio Power lock

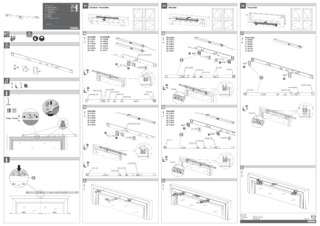

Situazioni di montaggio in oggetti di riferimento e video

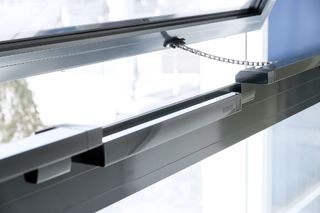

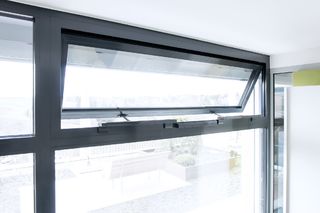

Attuatore a catena Slimchain
Attuatore a catena Slimchain in un edificio di uffici © Exorbitart / GEZE GmbH

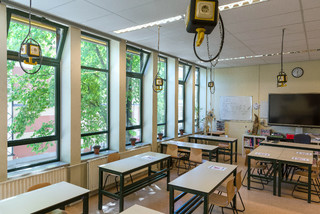

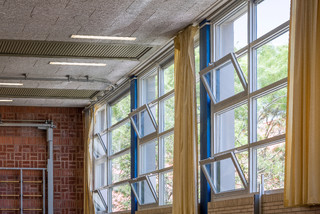

Soluzione di ventilazione al liceo Praedinius
Le finestre automatizzate sono una soluzione di ventilazione facile da usare. I sistemi di finestre possono essere integrati nella building management technology con flessibilità, in modo che le finestre si aprano e si chiudano automaticamente in orari o situazioni prestabiliti. © Zweitse Korten / GEZE GmbH
Attuatore a catena Slimchain 24V
Nel liceo Praedinius gli attuatore per finestre sono collegati a sensori di qualità dell'aria. In questo modo, le finestre si aprono automaticamente quando viene rilevato un valore di CO₂ nel locale troppo elevato. © Zweitse Korten / GEZE GmbH
Attuatore a catena Slimchain 24V
Soluzione di ventilazione semplice e conveniente: nel liceo Praedinius gli attuatori per finestre sono collegati a sensori di qualità dell'aria e si aprono automaticamente quando la qualità dell'aria diminuisce. © Zweitse Korten / GEZE GmbH
Power lock e Slimchain
Slimchain attuatore a catena con design accattivante e molte applicazioni in combinazione con il Power lock attuatore di bloccaggio. © GEZE GmbH
Power lock e Slimchain
Slimchain attuatore a catena con design accattivante e molte applicazioni in combinazione con il Power lock attuatore di bloccaggio. © GEZE GmbH

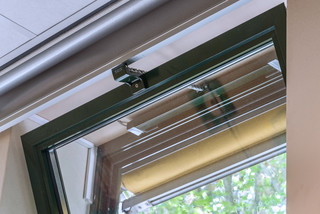

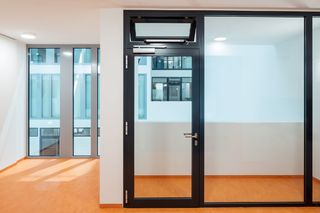

TS 5000 ECline con la Slimchain in installazione su telaio, integrata nel Municipio di Leonberg
chiudiporta aerei con braccio a slitta per porte senza barriere a anta singola, con assistenza in apertura, per un’apertura facile e un passaggio confortevole della porta © Jürgen Pollak / GEZE GmbH

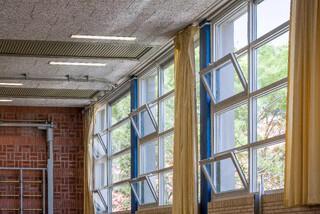

Attuatori per finestre Slimchain 24V nel liceo Praedinius
L’aria fresca inizia con delle finestre comode da aprire. Gli attuatori automatici sono perfettamente collegati al sistema di gestione degli edifici con controllo elettronico su sensori di CO₂, temperatura, incendio o fumo o tramite KNX. © Zweitse Korten / GEZE GmbH
Attuatore a catena Slimchain, Power lock attuatore di bloccaggio
attuatore a catena in un accattivante design con molte applicazioni versione da 24 V, installato in un edificio residenziale © GEZE GmbH

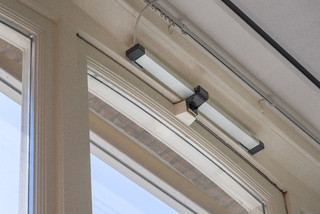

Attuatore a catena Slimchain, installato in un ufficio di uffici
Sistema di evacuazione fumo e calore e ventilazione naturale (24 V) nell’area della facciata Possibilità di impiego nel sistema di scarico e alimentazione dell’aria © Exorbitart / GEZE GmbH
Attuatore a catena Slimchain con LZR-i100 scanner a laser, installati in un edificio di uffici
Attuatore a catena Slimchain con LZR-i100 scanner a laser di accattivante design con molte applicazioni © Jürgen Pollak / GEZE GmbH
Norma di sicurezza
Le ante a ribalta possono rappresentare un serio rischio per le persone nelle vicinanze. Per questo motivo, con gli attuatori GEZE sulle finestre vasistas è obbligatorio utilizzare le forbici di sicurezza.
Specifiche del prodotto
| Slimchain | |
| Dimensioni | 25 x 44 mm |
| Ingombro sul telaio (min.) | Montaggio su telaio ap. int.: 40 mm, montaggio su anta ap. int.: 16/21 mm, montaggio su telaio ap. est.: 31 mm |
| Ingombro sull'anta (min.) | Montaggio su telaio ap. int.: 40 mm, montaggio su anta ap. int.: 34/29 mm, montaggio su telaio ap. est.: 19 mm |
| Velocità di apertura RWA | 15 mm/s |
| Velocità di apertura ventilazione | 5 mm/s |
| Velocità di chiusura (max.) | 5 mm/s |
| Forza di spinta (max.) | 100 N (a sec. della corsa), vedi diagramma di percorso di forza |
| Forza di chiusura (max.) | 2000 N |
| Forza di trazione | 300 N |
| Peso anta | 200 kg* |
| Area di sormonto | 0 - 23 mm (a seconda dell'applicazione e del kit staffe) |
| Tensione in esercizio | 24 V ± 25 % |
| Tensione di esercizio | 24 V DC |
| Assorbimento elettrico | 1.1 A |
| Assorbimento elettrico secondo il campo di applicazione | Ventilazione (24 V): 0,9 A; RWA (18 V): 1,1 A |
| Assorbimento di potenza | 22 W |
| Durata d'accensione | 30 % |
| Lungh. speciale cavo di allacciamento | 5 m, 7.5 m |
| Sezione filo min. | 0.75 mm² |
| Numero di cavi | 4 cavi |
| Temperatura di esercizio | -5 - 70 °C |
| Tipo di protezione | IP40 |
| Classe di protezione | III |
| Funzionamento Syncro | Sì |
| Velocità di apertura regolabile (ventilazione) | Sì |
| Chiavistello addizionale disponibile | Sì |
| Tipo di chiavistello addizionale | Attuatore di bloccaggio |
| Tipo di riduzione corsa | Regolatore, impostazione di fabbrica |
| Fermo finecorsa in posizione estesa | elettronica tramite trasduttore di corsa interno |
| Fermo finecorsa in posizione retratta | elettronicamente tramite assorbimento elettrico |
| Disinserimento per sovraccarico | Sì |
| Apertura completa entro 60 s | sì, incluso attuatore di bloccaggio |
| SHEV collaudato | Sì |
| Informazioni aggiuntive sul dispositivo di evacuazione naturale di fumo e calore | sì, incluso attuatore di bloccaggio |
| Numero di attuatori di sincronizzazione | 4 |
| Abilitato KNX | Sì |
| Finestra vasistas apertura verso l'interno installazione su telaio | Sì |
| Finestra vasistas con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra vasistas con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra basculante con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra con apertura vasistas VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra di apertura parallela verso l'ESTERNO installazione su telaio | Sì |
