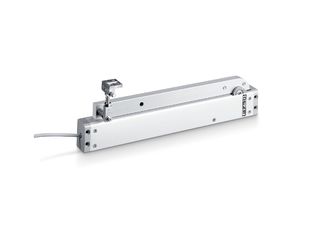

RWA K 600 F * Attuatore a braccio retraibile per il montaggio su finestre
- Apertura finestra di 90° in meno di 60 secondi
- Potente automazione con coppia elevata
- Cavo di collegamento facilmente sostituibile grazie alla spina
- Contatto integrato di segnalazione per ritorno
- Centralina Syncro integrata che può gestire un massimo di due attuatori senza un'unità di controllo esterna.
- Collaudato come evacuatore di fumo e calore naturale (SHEV) sec. EN 12101-2
Campi di applicazione
- Sistema di evacuazione fumo e calore e ventilazione naturale (24 V)
- Finestre vasistas, a sporgere e a battente con apertura verso l’interno
- Montaggio su finestre in legno, plastica o in metallo
- Installazione su telaio
Situazioni di montaggio in oggetti di riferimento e video

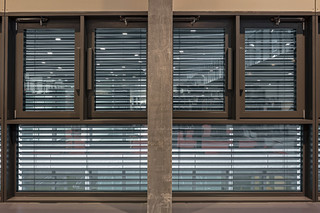

Vista esterna stazione ferroviaria Montreux
Vista esterna stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Vista esterna stazione ferroviaria Montreux
Vista esterna stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Vista esterna stazione ferroviaria Montreux
Vista esterna stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Vista esterna stazione ferroviaria Montreux
Vista esterna stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Vista esterna stazione ferroviaria Montreux
Vista esterna stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Attuatore con braccio retraibile K 600 F stazione ferroviaria Montreux
Attuatore con braccio retraibile per il montaggio su finestre © Lorenz Frey / GEZE GmbH
Area interna ingresso agenzia viaggi stazione ferroviaria Montreux
Ingresso agenzia viaggi stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Area interna stazione ferroviaria di Montreux
Scale storiche stazione ferroviaria di Montreux © Lorenz Frey / GEZE GmbH
Attuatore con braccio retraibile K 600 F stazione ferroviaria Montreux
Attuatore con braccio retraibile per il montaggio su finestre © Lorenz Frey / GEZE GmbH
Area interna stazione ferroviaria di Montreux
Area interna stazione ferroviaria di Montreux © Lorenz Frey / GEZE GmbH
Area interna stazione ferroviaria di Montreux
Scale storiche stazione ferroviaria di Montreux © Lorenz Frey / GEZE GmbH
Area interna stazione ferroviaria di Montreux
Scale storiche stazione ferroviaria di Montreux © Lorenz Frey / GEZE GmbH
Area interna stazione ferroviaria di Montreux
Scale storiche stazione ferroviaria di Montreux © Lorenz Frey / GEZE GmbH
Area interna stazione ferroviaria di Montreux
Scale storiche stazione ferroviaria di Montreux © Lorenz Frey / GEZE GmbH
Attuatore con braccio retraibile K 600 F stazione ferroviaria Montreux
Attuatore con braccio retraibile per il montaggio su finestre © Lorenz Frey / GEZE GmbH
Stazione ferroviaria Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Stazione ferroviaria Montreux
Scale storiche © Lorenz Frey / GEZE GmbH
Stazione ferroviaria Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Stazione ferroviaria Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Attuatore a catena Powerchain stazione ferroviaria di Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Attuatore a catena Powerchain stazione ferroviaria di Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Attuatore a catena Powerchain stazione ferroviaria di Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Attuatore a catena Powerchain stazione ferroviaria di Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Flatscan W destra stazione ferroviaria Montreux
Flatscan W destra stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Flatscan W sinistra stazione ferroviaria Montreux
Flatscan W sinistra stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Attuatore con braccio retraibile K 600 F stazione ferroviaria Montreux
Attuatore con braccio retraibile per il montaggio su finestre © Lorenz Frey / GEZE GmbH
Area interna stazione ferroviaria di Montreux
Area interna farmacia stazione ferroviaria Montreux © Lorenz Frey / GEZE GmbH
Attuatore a catena Powerchain stazione ferroviaria di Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Attuatore a catena Powerchain stazione ferroviaria di Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Stazione ferroviaria Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Attuatore a catena Powerchain stazione ferroviaria di Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Attuatore a catena Powerchain stazione ferroviaria di Montreux
Attuatore a catena per elementi di finestre grandi e pesanti che richiedono grandi ampiezze di apertura © Lorenz Frey / GEZE GmbH
Area interna stazione ferroviaria di Montreux
Scale storiche stazione ferroviaria di Montreux © Lorenz Frey / GEZE GmbH
Attuatore con braccio retraibile GEZE K 600 F + attuatore di bloccaggio
© Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Specifiche del prodotto
| RWA K 600 F | |
| Dimensioni | 421 x 40 x 86 mm |
| Materiale alloggiamento | Alluminio |
| Forza di spinta | 600 N |
| Forza di trazione | 600 N |
| Tensione in esercizio | 24 V ± 25 % |
| Tensione di esercizio | 24 V DC |
| Assorbimento elettrico | 1.4 A |
| Ondulazione residua | 20 % |
| Durata d'accensione | 30 % |
| Lunghezza cavo di collegamento | 5 m |
| Lungh. speciale cavo di allacciamento | 10 m |
| Sezione filo min. | 0.5 mm² |
| Numero di cavi | 5 cavi |
| Temperatura di esercizio | -5 - 75 °C |
| Tipo di protezione | IP32 |
| Classe di protezione | III |
| Funzionamento Syncro | Sì |
| Chiavistello addizionale disponibile | Sì |
| Tipo di chiavistello addizionale | Attuatore di bloccaggio |
| Tipo di riduzione corsa | Regolatore |
| Fermo finecorsa in posizione estesa | Trasduttore di corsa interno |
| Fermo finecorsa in posizione retratta | Trasduttore di corsa interno |
| Disinserimento per sovraccarico | Sì |
| SHEV collaudato | Sì |
| Numero di attuatori di sincronizzazione | 2 |
| Finestra vasistas apertura verso l'interno installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su telaio | Sì |
Download
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
