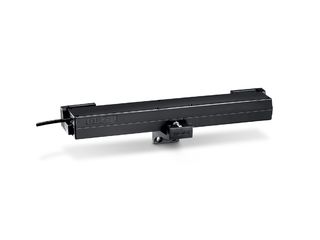

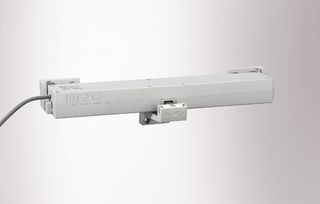

ECchain * Attuatore a catena con staffe universali per automazioni semplici in modalità aerazione
- Attuatore a catena potente ed economico per sistemi di ventilazione a 230 V
- Impostazione della leva integrata a 200 mm o 400 mm per diverse esigenze di aerazione
- Staffe e console universali per sistemi di profili commerciali
- Montaggio sicuro e semplice
- Installabile in modo variabile su lucernari piccoli
Campi di applicazione
- Ventilazione naturale (230 V) anche per edifici residenziali privati
- Finestre vasistas, a sporgere e a battente con apertura verso l'interno e verso l’esterno
- Montaggio su finestre in legno, plastica o in metallo
- Installazione su telaio
Situazioni di montaggio in oggetti di riferimento e video
Attuatore a catena ECchain
Attuatore a catena con console universali per automatizzazioni semplici nell'aerazione, installato in un edificio residenziale © GEZE GmbH
Norma di sicurezza
Le ante a ribalta possono rappresentare un serio rischio per le persone nelle vicinanze. Per questo motivo, con gli attuatori GEZE sulle finestre vasistas è obbligatorio utilizzare le forbici di sicurezza.
Specifiche del prodotto
| ECchain | |
| Dimensioni | 409 x 44 x 63 mm |
| Ingombro sul telaio (min.) | Montaggio su telaio ap. int.: 55 mm, montaggio su telaio ap. est.: 35 mm |
| Ingombro sull'anta (min.) | Montaggio su telaio ap. int.: 37 mm, montaggio su telaio ap. est.: 20 mm |
| Velocità di apertura ventilazione | 9 mm/s |
| Velocità di chiusura (max.) | 9 mm/s |
| Forza di spinta (max.) | 250 N |
| Forza di chiusura (max.) | 1800 N |
| Forza di trazione | 250 N |
| Peso anta | 200 kg* |
| Area di sormonto | 10 - 23 mm |
| Tensione in esercizio | 230 V ± 10 % |
| Tensione di esercizio | 230 V |
| Assorbimento elettrico | 0.13 A |
| Assorbimento di potenza | 30 W |
| Durata d'accensione | 30 % |
| Sezione filo min. | 0.75 mm² |
| Numero di cavi | 4 cavi |
| Temperatura di esercizio | -5 - 60 °C |
| Tipo di protezione | IP30 |
| Classe di protezione | II |
| Fermo finecorsa in posizione estesa | Finecorsa |
| Fermo finecorsa in posizione retratta | elettronicamente tramite assorbimento elettrico |
| Disinserimento per sovraccarico | Sì |
| Finestra vasistas apertura verso l'interno installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’ESTERNO installazione su telaio | Sì |
Download
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
