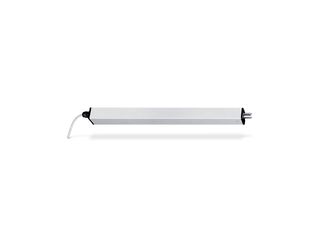

E 250 NT * Attuatore tubolare compatto per un ampio campo di applicazione
- Regolazione continua della corsa dell'attuatore e velocità personalizzate per la modalità di ventilazione e sistema di evacuazione fumo e calore
- Sincronizzazione di max. 4 attuatori senza comando esterno
- Semplice commutazione della modalità di funzionamento (Solo e Syncro, Master/Slave) mediante interruttore DIP
- IQ windowdrive: puleggia motrice intelligente
- Collaudato come evacuatore di fumo e calore naturale (SHEV) sec. EN 12101-2
Campi di applicazione
- SHEV (Sistema di evacuazione fumo e calore) e ventilazione naturale (24 V) nell'apertura diretta nell'area delle facciate e del tetto
- Finestre vasistas, a sporgere e a battente o lucernari con apertura verso l'interno o verso l’esterno
- Impiego nei sistemi di evacuazione e aerazione
- E 250 NT solo per ambienti asciutti, modello E 250 NT AB per aree esterne protette (ad es. tettoie)
- Montaggio su finestre in legno, plastica o in metallo

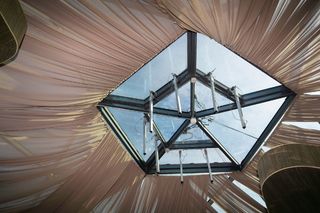

Situazioni di montaggio in oggetti di riferimento e video
Attuatore ad asta filettata E 250 NT in un edificio per uffici
Il E 250 NT è un attuatore ad asta filettata di costruzione compatta con un grande campo di applicazione, ad esempio per quanto riguarda il sistema di evacuazione fumo e calore e la ventilazione naturale all’apertura diretta nella zona delle facciate e del tetto. Inoltre, può essere applicato anche a finestre con ante vasistas, a sporgere e a battente e con apertura verso l’interno e verso l’esterno. © Jürgen Pollak / GEZE GmbH
Attuatore ad asta filettata E 250 NT
Attuatore ad asta filettata E 250 NT compatto attuatore ad asta filettata con ampio campo di applicazioni, installato in un edificio residenziale © GEZE GmbH

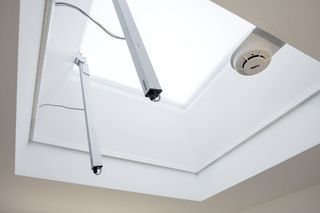

E 250 NT
Attuatore ad asta filettata per lucernari particolarmente pesanti. Ventilazione naturale, sistema di evacuazione fumo e calore (RWA), dispositivo di evacuazione naturale di fumo e calore (RWA). Montaggio su finestre in legno, PVC o metallo. Versione robusta e resistente alla corrosione con smorzamento posiziona terminale integrato. Alloggiamento in alluminio per le massime esigenze di design. © GEZE GmbH
Spindelantrieb E 250 NT in un edificio di uffici
E 250 NT è un attuatore ad asta filettata compatto con un ampio campo di applicazione, come ad esempio nel sistema di evacuazione fumo e calore e nella ventilazione naturale per l’apertura diretta nella zona delle facciate e del tetto. Inoltre, può essere applicato anche su finestre con ante vasistas, a sporgere e a battente con apertura verso l’interno e verso l’esterno. © Jürgen Pollak / GEZE GmbH
Specifiche del prodotto
| E 250 NT | |
| Dimensioni | 40 x 47 mm |
| Velocità di apertura RWA | 5,7 mm/s, corsa 500: 9,5 mm/s |
| Velocità di apertura ventilazione | 5 mm/s |
| Forza di spinta (max.) | 750 N |
| Forza di chiusura (max.) | 2000 N |
| Forza di spinta | 750 N |
| Forza di trazione | 750 N |
| Tensione in esercizio | 24 V ± 25 % |
| Tensione di esercizio | 24 V DC |
| Assorbimento elettrico | 1.3 A |
| Assorbimento elettrico secondo il campo di applicazione | Ventilazione (24 V): 0,9 A; RWA (18 V): 1,0 A Corsa 500: Ventilazione (24 V): 1,1 A; RWA (18 V): 1,3 A |
| Assorbimento di potenza | 20 W |
| Durata d'accensione | 30 % |
| Lunghezza cavo di collegamento | 2 m |
| Lungh. speciale cavo di allacciamento | 5 m, 7.5 m |
| Sezione filo min. | 0.75 mm² |
| Numero di cavi | 4 cavi |
| Temperatura di esercizio | -5 - 70 °C |
| Tipo di protezione | IP65 |
| Classe di protezione | III |
| Funzionamento Syncro | Sì |
| Chiavistello addizionale disponibile | Sì |
| Tipo di chiavistello addizionale | Attuatore di bloccaggio |
| Tipo di riduzione corsa | Regolatore, impostazione di fabbrica |
| Fermo finecorsa in posizione estesa | elettronica tramite trasduttore di corsa interno |
| Fermo finecorsa in posizione retratta | elettronica tramite corsa e carico |
| Disinserimento per sovraccarico | Sì |
| Apertura completa entro 60 s | sì, fino a 500 mm di corsa |
| SHEV collaudato | Sì |
| Informazioni aggiuntive sul dispositivo di evacuazione naturale di fumo e calore | sì, fino a 500 mm di corsa |
| Numero di attuatori di sincronizzazione | 4 |
| Abilitato KNX | Sì |
| Finestra vasistas apertura verso l'interno installazione su telaio | Sì |
| Finestra vasistas con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra vasistas con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra basculante con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra a sporgere con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Lucernario con apertura VERSO L’ESTERNO | Sì |
