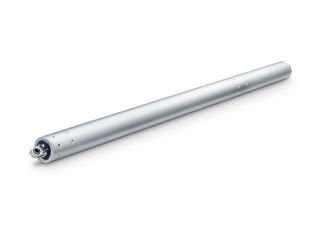

E 1500 N * Attuatore tubolare con dimensioni ridotte per ante pesanti nell'area delle facciate e del tetto
- Dimensioni ridotte e un alloggiamento in alluminio per le massime esigenze di design
- Versione robusta e resistente alla corrosione con smorzamento posizione terminale integrato
- Per larghezze dell'anta superiori a 1200 mm sono disponibili i set di attuatori Syncro
- La varietà di console consente un montaggio versatile sul bordo di chiusura principale o secondario
- Attuatori Syncro senza centralina esterna
Campi di applicazione
- Elementi di finestre pesanti sulle facciate e sul tetto
- Aerazione naturale, sistemi di evacuazione fumo e calore (SHEV)
- Finestre vasistas, a sporgere e a battente o lucernari con apertura verso l'interno o verso l’esterno
- Impiego nei sistemi di evacuazione e aerazione
- Montaggio su finestre in legno, plastica o in metallo

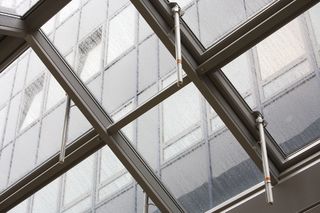

Situazioni di montaggio in oggetti di riferimento e video
Spindelantrieb E 1500
Attuatore ad asta filettata con dimensioni ridotte per ante pesanti nell’area delle facciate e del tetto. © Nikolaus Grünwald / GEZE GmbH
Specifiche del prodotto
| E 1500 N | |
| Dimensioni | 36 x 36 mm |
| Velocità di apertura RWA | 4 mm/s |
| Velocità di apertura ventilazione | 4 mm/s |
| Velocità di chiusura (max.) | 4 mm/s |
| Forza di chiusura (max.) | 5000 N |
| Forza di spinta | 1600 N |
| Forza di trazione | 1600 N |
| Tensione in esercizio | 24 V (da +25 % a -20 %) |
| Tensione di esercizio | 24 V DC |
| Assorbimento elettrico | 1.2 A |
| Assorbimento di potenza | 29 W |
| Ondulazione residua | 20 % |
| Durata d'accensione | 30 % |
| Lunghezza cavo di collegamento | 2.5 m |
| Lungh. speciale cavo di allacciamento | 5 m, 10 m |
| Sezione filo min. | 1 mm² |
| Numero di cavi | 3 cavi |
| Temperatura di esercizio | -5 - 75 °C |
| Tipo di protezione | IP65 |
| Classe di protezione | III |
| Funzionamento Syncro | Sì |
| Tipo di chiavistello addizionale | Attuatore di bloccaggio |
| Tipo di riduzione corsa | impostazione di fabbrica |
| Fermo finecorsa in posizione estesa | elettronico |
| Fermo finecorsa in posizione retratta | elettronico |
| Disinserimento per sovraccarico | Sì |
| Apertura completa entro 60 s | sì, fino a 300 mm di corsa |
| Numero di attuatori di sincronizzazione | 4 |
| Finestra vasistas apertura verso l'interno installazione su telaio | Sì |
| Finestra vasistas con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra vasistas con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra basculante con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra a sporgere con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Lucernario con apertura VERSO L’ESTERNO | Sì |
