I sistemi di blocco in apertura rendono le porte tagliafuoco prive di barriere architettoniche
Può essere piuttosto seccante per le persone che devono attraversarle ripetutamente: la porta tagliafumo e tagliafuoco deve rimanere chiusa. Salvo che essa sia dotata di un sistema di blocco, in tal caso può rimanere aperta. Perché i sistemi di blocco garantiscono che le porte si chiuderanno in modo sicuro in caso di incendio. Questi impianti sono complessi, quindi è obbligatorio sottoporli a regolare riparazione.
Porte tagliafuoco e tagliafumo: necessarie, ma spesso di difficile gestione
Gli incendi possono svilupparsi rapidamente, spesso senza che nessuno se ne accorga. Per prevenire la diffusione di fumi letali, la misura più efficace è la sigillatura della porta. Ciò significa che le pareti resistenti al fuoco degli edifici, dovrebbero impedire la propagazione di fuoco e fumo per più tempo possibile. Tuttavia, possono farlo soltanto se le chiusure antincendio (porte tagliafuoco) presenti nelle pareti antincendio, così come porte e cancelli, si chiudono in caso d‘incendio. Le porte tagliafuoco devono quindi chiudersi in modo indipendente tramite chiudiporta.
Ma le porte sono spesso difficili da aprire. Persino aprire la porta è già di per sé un'operazione considerata spesso scomoda e poco pratica. I bambini e le persone con limitazioni fisiche possono aver bisogno di un aiuto esterno. Per loro una porta chiusa potrebbe costituire una barriera. Quindi, nel quotidiano è spesso desiderabile che le porte rimangano aperte per periodi prolungati o anche permanentemente. Bloccare una porta aperta meccanicamente tramite un cuneo o un gancio, ad esempio, è però un errore grossolano dal punto di vista della protezione antincendio, perché il chiudiporta non sarebbe in grado di chiudere la porta se si verificasse un incendio.

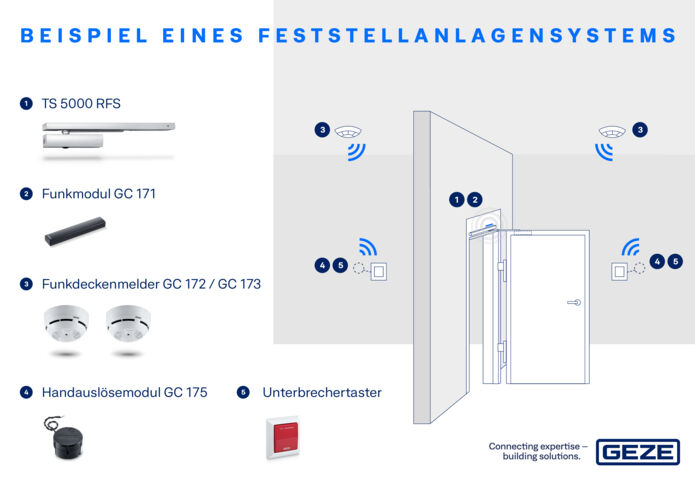

FA GC 170- Esempio di un sistema di blocco in apertura © GEZE GmbH
Sistemi di blocco in apertura al posto dei cunei
In termini di protezione antincendio, i sistemi di blocco elettrici sono più pratici e completamente sicuri. Essi attivano la funzione di chiusura automatica di una porta tagliafuoco in modo controllato. Questi sistemi tengono aperte le porte tagliafuoco e le rendeno tranquillamente accessibili, ma le sbloccano immediatamente in caso di incendio cosicché i chiudiporta possano svolgere la loro funzione di chiusura.
I sistemi di blocco in apertura sono sistemi tecnologici complessi. Sono costituiti da almeno un rilevatore d'incendio, un alimentatore, un'unità di blocco in apertura e un dispositivo di attivazione. I dispositivi per bloccaggio in apertura di tipo elettromagnetico possono essere o magneti di tenuta, valvole elettromagnetiche e magnetici. Ai magneti di tenuta in aperto servono delle contropiastre con montaggio a parete. Gli altri sistemi sono già integrati nel chiudiporta o nel binario di guida.
Tutti i tipi di dispositivi per bloccaggio in apertura hanno una cosa in comune: vengono attivati dal rilevatore incendio in caso di allarme o dal dispositivo di attivazione in caso di mancanza di corrente. La porta viene rilasciata e portata nella posizione di chiusura da un chiudiporta. Per le porte a 2 ante, una funzionalità di regolazione della sequenza di chiusura integrata garantisce che le ante si chiudano correttamente. L'obiettivo di protezione della porta tagliafuoco viene così raggiunto: prevenire la diffusione di fuoco e fumo.
La porta può essere rilasciata manualmente in qualsiasi momento
Se la porta non fosse aperta, le persone possono intervenire in qualsiasi momento e attivare manualmente la funzione di blocco. Questo perché l'omologazione generale concessa dall'Istituto Tedesco per la Tecnica delle Costruzioni (DIBt) stabilisce la presenza di un attivatore a comando manuale come opzione. Questo risultato si può ottenere con un interruttore manuale che toglie la corrente al sistema di blocco. Deve essere rosso e visualizzare la scritta 'chiudi porta'. Lo si deve posizionare anche in una zona facile da raggiungere e non deve essere coperto da porte che ne bloccano l’utilizzo. Se il dispositivo per bloccaggio in apertura può essere attivato spingendo leggermente l'anta della porta, non occorre alcun interruttore manuale.
Inoltre: gli attuatori per porte a battente e i chiudiporta con funzione free swing, i quali consentono un facile utilizzo delle porte tagliafuoco, devono essere presi in considerazione come facenti parte integrante di un sistema di blocco in aperto per le porte.
Sistemi di blocco in apertura per porte tagliafuoco
Le porte tagliafuoco e tagliafumo prevengono la diffusione di incendi o fumi negli edifici. La legge sull'edilizia in Germania regola le specifiche per questi sistemi di blocco. Le porte tagliafuoco e tagliafumo devono essere in grado di chiudersi autonomamente ai sensi delle "Linee guida per la dichiarazione di approvazione della chiusura di protezione antincendio" dell'Istituto Tedesco per la Tecnica delle Costruzioni (DIBt). Se vengono lasciate aperte, è accettabile solo un sistema di blocco ufficialmente approvato.
I regolamenti standard sull'edilizia tecnica dei campioni (Muster-Verwaltungsvorschrift Technische Baubestimmung, MVV TB) stabiliscono quanto segue:
“Il sistema di blocco in apertura delle porte è costituito da dispositivi e/o da una combinazione di dispositivi in grado di disattivare il blocco in modo controllato. Se il dispositivo di attivazione viene attivato in caso di incendio o anomalia o se viene attivato manualmente, i sistemi di chiusura che sono ancora aperti vengono attivati automaticamente in modo sicuro per la chiusura della porta. Un sistema di blocco comprende almeno
- un rilevatore d'incendio come un rilevatore di fumo e, se necessario, di calore.
- un dispositivo che analizza il segnale di attivazione,
- un alimentatore collegato alla rete di alimentazione,
- un'unità di blocco in aperto collegata all'alimentazione elettrica, e
- un interruttore manuale".
Importante: Questi regolamenti per i sistemi di blocco si applicano alle porte a battente da interno a una e due ante. I sistemi di blocco non possono essere usati nelle porte esterne senza ulteriori misure di controllo. La classificazione di una parete antincendio ai sensi della Sezione 30 offre indicazioni per comprendere se un determinato sistema di blocco sia approvato ai sensi dell'”autorizzazione generale di controllo edilizio”. Qualora fossero richiesti ulteriori chiarimenti, è necessario inoltrarli all'autorità di supervisione edile sottoforma di un certificato di progettazione specifico.
Le condizioni operative in termini di temperatura e umidità devono essere osservate in queste applicazioni. Tuttavia, l'Istituto Tedesco per la Tecnica delle Costruzioni suggerisce di richiedere almeno una valutazione aggiuntiva da un professionista antincendio.
Omologazione dei sistemi di blocco
Un sistema di blocco richiede un'omologazione generale come prova di utilizzabilità . A questo scopo deve essere sottoposto a un'ispezione di idoneità in conformità alle Specifiche stabilite dall'Istituto Tedesco per la Tecnica delle Costruzioni (DIBt). Questo tipo di dichiarazione di approvazione ha di solito una validità di cinque anni e può essere esteso su richiesta.
Se l'omologazione generale per un sistema di blocco arriva alla scadenza, il suo montaggio all’interno dell’edificio non sarà più consentito. Comunque, gli impianti esistenti si possono continuare ad utilizzare se soddisfano i requisiti originari e vengono ispezionati e manutenuti regolarmente. I gestori degli impianti tecnici dovrebbero quindi conservare il protocollo di omologazione della ditta che ha installato l'impianto e la prova di utilizzabilità.
Generalmente vengono ispezionati e approvati soltanto gli impianti di blocco completi, insieme a tutte le relative parti. La sostituzione di un singolo componente con un dispositivo che non è più elencato nell'omologazione edilizia comporta la perdita dell'autorizzazione all'uso per l'intero sistema di blocco. In questo caso si rende necessaria una nuova procedura di collaudo dopo aver ottenuto una dichiarazione di approvazione valida.
Il sistema di blocco integrato deve essere controllato per accertarne il corretto funzionamento e l'installazione (certificato di omologazione generale e documentazione del produttore). In seguito all'ispezione di collaudo si deve apporre una targhetta indicante la data del collaudo. Questa ispezione di collaudo deve essere organizzata dal gestore degli impianti tecnici e può essere effettuata soltanto dal produttore del sistema di blocco o da una persona abilitata dal produttore (un esperto).
Il gestore degli impianti tecnici deve conservare tutta la documentazione in relazione alla corretta installazione e al buon esito del collaudo. Questa documentazione deve essere presentata su richiesta (ad esempio per le ispezioni antincendio effettuate dalle autorità comunali, dai vigili del fuoco).
Gli accordi di manutenzione sono definiti nella serie di norme DIN 14677 – Manutenzione di sistemi di blocco a controllo elettrico per impianti di porta tagliafuoco e tagliafumo, nonché sistemi di blocco a controllo elettrico per barriere antincendio nell'ambito di sistemi di trasporto a terra. Questa è costituita da Parte 1: Misure di protezione e Parte 2: Requisiti per i professionisti. In Germania, le omologazioni generali per i sistemi di blocco si riferiscono a parti della norma DIN 14677-1.
Il gestore degli impianti tecnici deve mantenere l'impianto di blocco sempre operativo e controllare almeno una volta al mese che funzioni correttamente.
Il gestore è tenuto anche a organizzare un'ispezione annuale per accertare la corretta interazione e senza anomalie tra i dispositivi, oltre alla riparazione generale. Il gestore è tenuto a impiegare una società di manutenzione qualificata o ad affidare la manutenzione del sistema di blocco a un'azienda specializzata in grado di effettuarla. L'ambito, il risultato e la data dell'ispezione e della riparazione devono essere registrati e archiviati.
La norma europea EN 14637 – Accessori per serramenti – Sistemi di uscita controllati elettricamente per assemblaggi di porte tagliafumo – Requisiti, metodi di prova, applicazione e manutenzione, comprende anche raccomandazioni di carattere generale sulla manutenzione e fa riferimento alla necessità di ottemperare ai relativi regolamenti nazionali e locali.
Le porte tagliafuoco devono essere ufficialmente omologate come "chiusure di protezione antincendio" dall'Istituto Tedesco per la Tecnica delle Costruzioni (DIBt). Qualsiasi installazione aggiunta a posteriori a un impianto di blocco viene considerata come modifica alla porta tagliafuoco. I gestori devono quindi dimostrare che le variazioni da apportare sono ammesse come modifiche ed estensioni alle chiusure di protezione antincendio o che la conversione è conforme alle specifiche fornite dal produttore della porta tagliafuoco.
GEZE impianti di blocco – compatti e sicuri
Le porte tagliafuoco dotate di un attuatore devono essere sempre combinate con un sistema di blocco in apertura. © Nikolaus Grünwald / GEZE GmbH
GEZE offre un'ampia gamma di sistemi di blocco specificamente sviluppati per l'uso nelle porte antincendio. Vengono tutti ispezionati e certificati in conformità alle norme di riferimento, oltre ad essere soggetti a un'omologazione generale emessa dall'Istituto Tedesco per la Tecnica delle Costruzioni (DIBt).
I compatti sistemi di blocco GEZE sono costituiti da un chiudiporta aereo e da unbinario di guida. Alimentatore, rilevatore fumo e le funzioni di blocco elettromeccaniche in aperto sono integrate nei binari di guida: non vi sono componenti ingombranti sulla porta né sulle pareti. Per porte tagliafuoco a due ante, l'unità di blocco in aperto (elettrico) per entrambe le ante e la regolazione della sequenza di chiusura meccanica sono integrate in un binario di guida continuo.
L'estensione radio FA GC 170, innovazione che ha ricevuto riconoscimenti, evita la necessità di un cablaggio dei singoli componenti del sistema di blocco. Questo vantaggio è particolarmente utile per il retrofit in edifici esistenti, in particolare per quelli sotto tutela.
Semplice montaggio e messa in funzione tramite tecnologia ECwire
Le versioni dei sistemi di blocco GEZE sono disponibili con tecnologia ECwire a doppio cavo per facilitare ad esempio il cablaggio dei rilevatori di fumo supplementari. Questo sistema consente un comodo montaggio, collegamento in rete e messa in funzione di rilevatori a soffitto aggiuntivi.
GEZE dispositivi per bloccaggio in apertura
La gamma GEZE comprende anche diverse unità di blocco in aperto per chiudiporta aerei e integrati, chiudiporta a pavimento e attuatori per porta a battente. Questi prodotti possono essere integrati in modo personalizzato nell'edificio in base ai desideri del cliente. Un'unità di blocco in aperto è parte integrante di un sistema completo costituito anche da un rilevatore fumo, un dispositivo di attivazione, un rilevatore d'incendio e un alimentatore.
Vai a sistemi di blocco e dispositivi per bloccaggio in apertura GEZE
Numerosi standard e linee guida
Grazie alle sue conoscenze specialistiche ed ai molti anni di esperienza nella progettazione antincendio, GEZE è nella posizione ideale per fornire una consulenza completa.
Gli installatori GEZE sono stati formati per rispettare tutti gli standard e le linee guida, in modo che l’installazione dei sistemi di blocco rispetti le normative .
Collaudo e manutenzione: effettuati soltanto dagli esperti
Tenete in considerazione i tipici errori commessi durante l’installazione di sistemi di blocco in apertura.
- il sistema di blocco selezionato non è adatto all'angolo di apertura (il chiudiporta è a contatto con la porta)
- la porta è troppo larga
- la tubazione per i cavi è errata/assente
- il fumo non può essere eliminato
- l'attrezzatura si sporca durante la fase costruttiva
- il terminale protettivo non è stato rimosso
- lavoro effettuato dopo la messa in funzione senza protezione e conseguente contaminazione del rilevatore di fumo
- gli ingressi dell'aria sono stati sigillati dopo il collaudo iniziale a causa dei lavori in corso e le coperture protettive non sono state rimosse al termine del lavoro
- la distanza tra rilevatore e soffitto è troppo piccola
I sistemi di blocco in apertura possono essere collaudati e sottoposti a manutenzione soltanto da un tecnico esperto o da un rappresentante autorizzato dal produttore. È necessario fornire prova di questa capacità.
L'ispezione e la manutenzione possono essere effettuate anche da tecnici GEZE
I sistemi di blocco in apertura devono essere controllati una volta al mese e ispezionati e sottoposti a manutenzione ogni anno. L'ispezione mensile è necessaria per verificare che la porta si chiuda correttamente.
Per gestire i sistemi di blocco in apertura in modo sicuro, accertarsi che:
- siano installati correttamente secondo quanto stipulato nell'omologazione e nelle specifiche del produttore.
- le specifiche di manutenzione siano state soddisfatte
- tempi di sostituzione dei componenti siano rispettati
- la documentazione per la manutenzione sia completa
- il livello minimo di specializzazione del personale addetto alla manutenzione sia soddisfatto
i tecnici GEZE sono ovviamente a disposizione per svolgere i lavori di ispezione e manutenzione.
